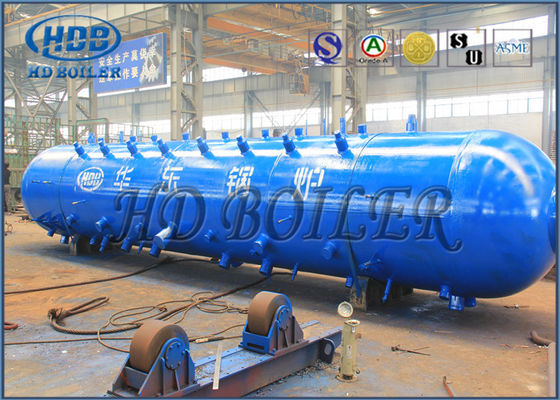

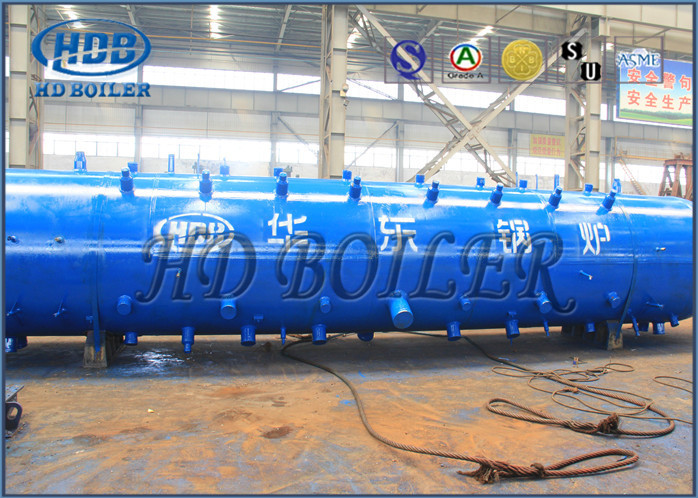

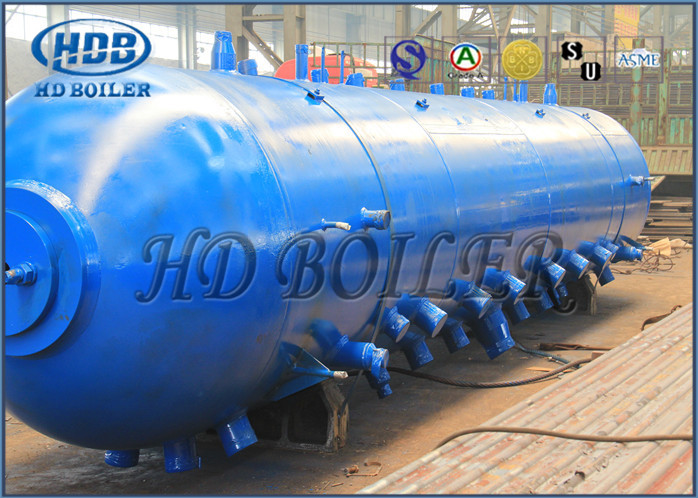

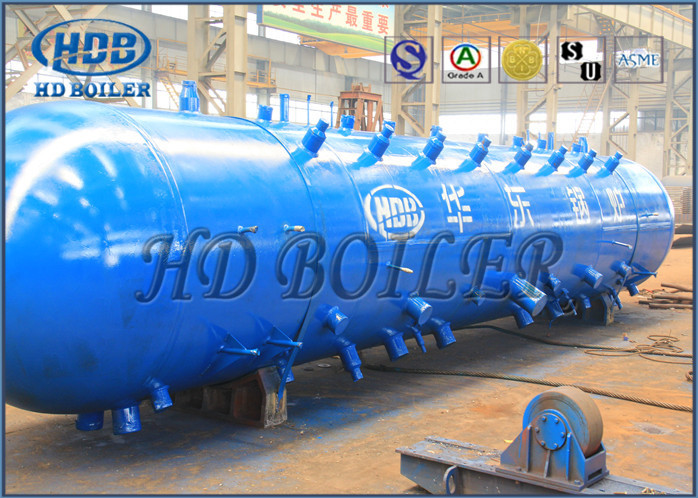

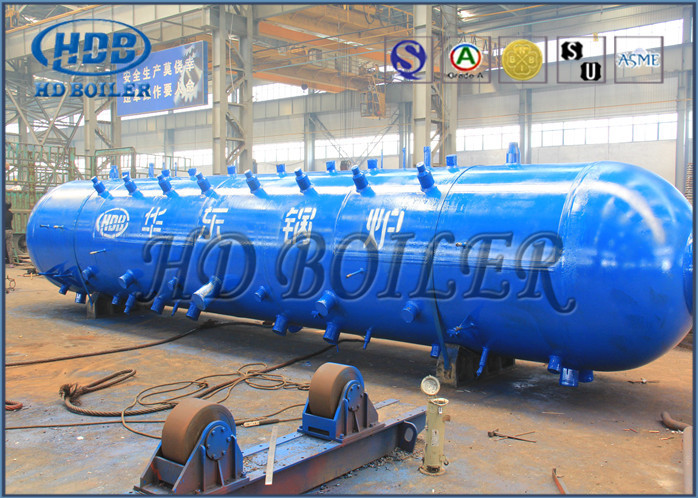

Calderas de tambor superior de vapor saturado y sobrecalentado ASME 2017 Edition

Estándar ASME de espesor de 100 mm Produce tambor de caldera de vapor sobrecalentado y saturado

Descripción del producto

Un tambor de vapor es una característica estándar de una caldera de tubo de agua. Es un depósito de agua / vapor en el extremo superior de los tubos de agua.El tambor almacena el vapor generado en los tubos de agua y actúa como separador de fases para la mezcla de vapor y aguaLa diferencia de densidad entre el agua caliente y fría ayuda a la acumulación del agua "más caliente" y el vapor saturado en el tambor de vapor.

¡ Atención!

El nivel de agua del tambor de vapor de la caldera es uno de los parámetros más importantes de la central eléctrica para medir y controlar.El control del nivel adecuado de agua en la caldera es fundamental para el funcionamiento seguro de la calderaSi el nivel es demasiado bajo, los tubos de la caldera se dañarán por sobrecalentamiento.y los tubos del supercalentador y la turbina podrían dañarse por la humedad o el tratamiento del agua por traspaso químico.

Circulación del agua

Circulación natural

En esta circulación, el agua que fluye desde los tambores superiores a través de los descendentes que se encuentra en la caldera es relativamente fría, fluye hacia abajo hasta el tambor de barro.flujo de agua de nuevo en el tambor de vapor después de pasar a través de los tubos del evaporador.

Circulación forzada

En esta circulación forzada, el fluido se bombea a través del evaporador, lo que hace que la caldera pueda funcionar con presiones muy altas.

Trabajar

El vapor separado se extrae de la sección superior del tambor y se distribuye para el proceso.El calentamiento adicional del vapor saturado hará que el vapor sobrecalentado normalmente se utiliza para impulsar una turbina de vaporEl vapor saturado se extrae de la parte superior del tambor y vuelve a entrar en el horno a través de un supercalentador.

La mezcla de vapor y agua entra en el tambor de vapor a través de tubos de elevación, los tubos internos del tambor que consisten en un demister separan las gotas de agua del vapor produciendo vapor seco.El agua saturada en el fondo del tambor de vapor fluye hacia abajo a través de la tubería de abajoSu accesorio incluye una válvula de seguridad, un indicador de nivel de agua y un regulador de nivel.El agua de alimentación de la caldera también se alimenta al tambor de vapor a través de un tubo de alimentación que se extiende dentro del tambor, a lo largo del tambor de vapor.

Taller de producción

Información sobre la empresa

HD Boiler, establecida en 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (comercialmente conocida como HD Boiler), es un fabricante industrial profesional, que produce calderas de servicio público, calderas industriales,Calderas HRSG y todo tipo de piezas de calderas, como paneles de pared de agua, economizadores, precalentadores de aire, supercalentadores, cabeceras, tubos de aleta espiral, tubos de aleta H, tuberías de calor, etc. HD Boiler se encuentra en el Parque Industrial de Dong Lai,suburbio este de Zhang Jia Gang CityLa ubicación de la planta está a unos 150 km de la autopista a Shanghai Port o a 60 km de la carretera estatal a Suzhou o Wuxi, con transporte que se extiende en todas las direcciones de manera conveniente y rápida.
