Tubos de paneles de pared de agua para calderas de agua caliente con membrana de gas para centrales eléctricas
Product Details
| Eficiencia: | muy alto | Aplicación: | Paredes de las calderas |
|---|---|---|---|
| El material: | Acero | Resistencia a la presión: | muy alto |
| Envasado: | Cuadro de hierro | El combustible: | Calor del carbón/del gas/con carbón/del agua |
| Resaltar |
Panel de pared de agua de la caldera de agua caliente,Panel de pared de agua de la caldera de las centrales eléctricas,Tubo de pared de caldera de membrana |
||
Product Description
Estación de energía de gas caldera de agua caliente paneles de pared de membrana de alta eficiencia
Características del panel de pared de agua
1- Informe de cálculo de resistencia con información sobre los materiales aplicados;
2. 100% NDT (inspección no destructiva) informe de las placas de acero, los tubos y las barras de soldadura;
3. informe de inspección 100% de rayos X (sima de soldadura): para garantizar la calidad de toda la caldera;
4- Informe de ensayo hidráulico: garantizar la presión de trabajo y la seguridad normales.

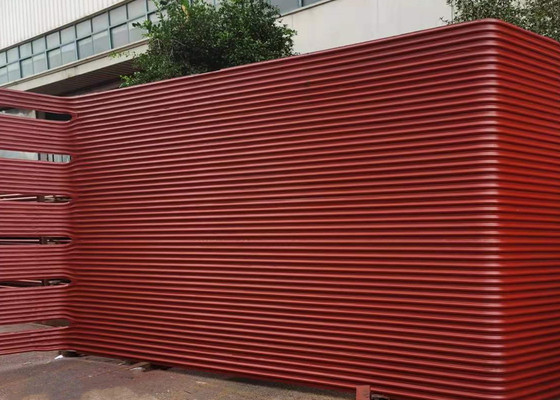

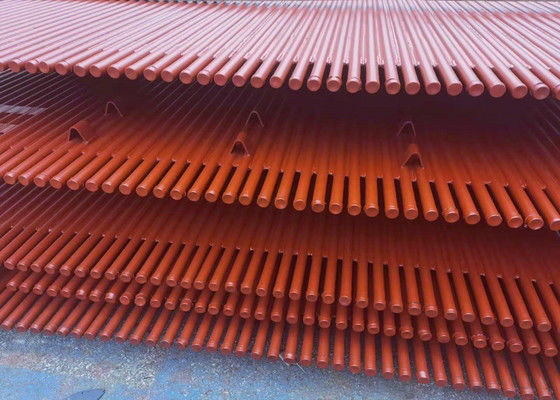

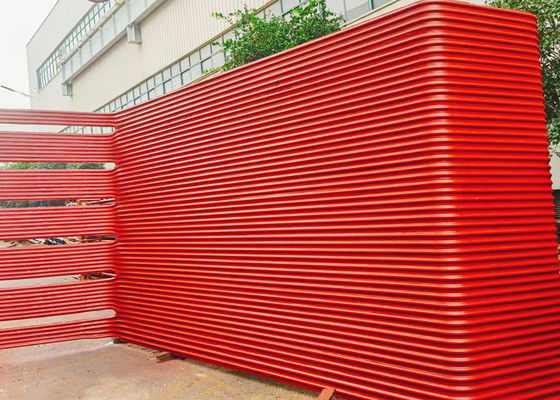

Detalles del producto del panel de pared de agua
paneles de pared de agua con pines colocados generalmente verticalmente en la pared interior de la pared del horno,Se utiliza principalmente para absorber el calor radiante emitido por la llama y los gases de combustión de alta temperatura en el hornoEs el tipo principal de superficie de calefacción por evaporación de todos los tipos de calderas modernas y el componente básico del circuito de circulación del agua de la caldera.Así que el nombre.
La pared de agua fue diseñada originalmente no para ser calentada, sino para enfriar el horno de los daños de alta temperatura.gradualmente reemplazó el tambor de vapor como la parte principal de calefacción de la caldera.
La superficie de calefacción por evaporación, que se coloca en la pared interior de la cámara de la caldera y consta de muchas tuberías paralelas.La función de la pared de agua es absorber el calor radiante de la llama de alta temperatura o el gas de combustión en la cámara del horno, generan vapor o agua caliente en la tubería y reducen la temperatura de la pared del horno para proteger la pared del horno.la intensidad de la radiación térmica es muy grande.El 40% a 50% o más del calor de la caldera es absorbido por la pared de agua. Algunas calderas de pequeña capacidad, las calderas de tubo de agua modernas toman la pared de enfriamiento del agua como la principal superficie de calefacción de la evaporación.
Parámetro del panel de pared de agua
| Nombre | Panel de agua de membrana |
| El material | Acero al carbono, aleaciónacero,y así sucesivamente |
| Tamaño del tubo | Φ38 - 76 mm, personalización |
| Estándar | ISO, ASME |
| Modelo | De las partidas siguientes: |
| Dimensión | Personalización |
| Proceso de fabricación | Material→Ingot → Laminación en caliente/en frío→ Tratamiento térmico (normalización + templado) → Inspección →Pulido- ¿ Qué?El tubosoldadura de juntas→Reuniones- ¿ Qué?Saldado→Inspección→Tratamiento térmico→Prueba de presión hidráulica- ¿ Qué?Pintura- ¿ Qué? Embalaje |
| Ubicación de la instalación | Alrededor de la cámara de combustión de la caldera |
Ventajas del panel de pared de agua
1.garantizar el sellado de la pared del horno y reducir las fugas de aire en la cámara de combustión.
2- realizar un enfriamiento completo con agua en la cámara de combustión, lo que favorece la prevención de la coqueación en condiciones de combustión intensificada.
3- baja capacidad de almacenamiento de calor, rápido calentamiento y enfriamiento de la cámara de combustión, lo que puede acortar el tiempo de enfriamiento de la caldera de arranque y parada.
4Es adecuado para el uso de paredes de horno de colocación de tubos, lo que reduce en gran medida la carga del marco de la caldera y facilita la suspensión.
5En comparación con el tubo ligero, la capacidad de absorción de calor del tubo se mejora.
6- mejorar el grado de preensamblaje de los componentes de la caldera, facilitar y reducir la carga de trabajo de instalación.
Introducción de la empresa
Establecida en 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (comercialmente conocida como HD Boiler), produce plantas de energía; industrial; calor residual; incineración de residuos; biomasa;Calderas eléctricas de vapor y transportadoras de calor orgánicoJunto con una amplia gama de superficies de calefacción, HD Boiler ofrece al mercado un servicio único que incluye el diseño, fabricación, instalación,mantenimiento y sustitución de piezas a presión de las calderas.
