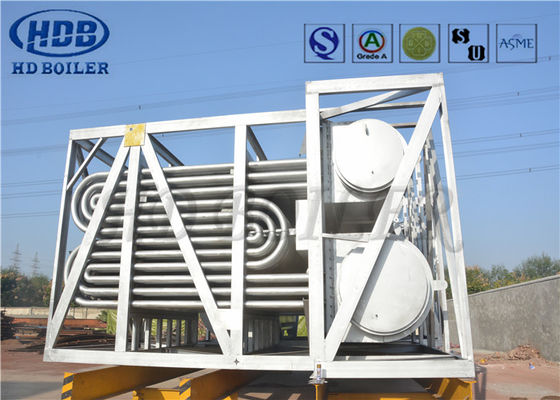

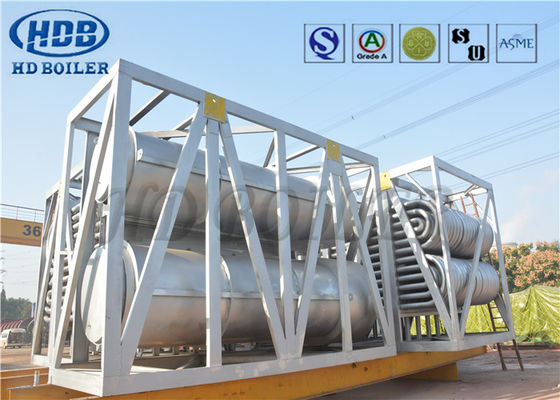

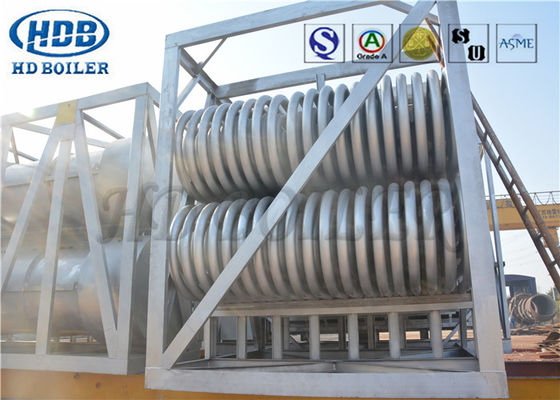

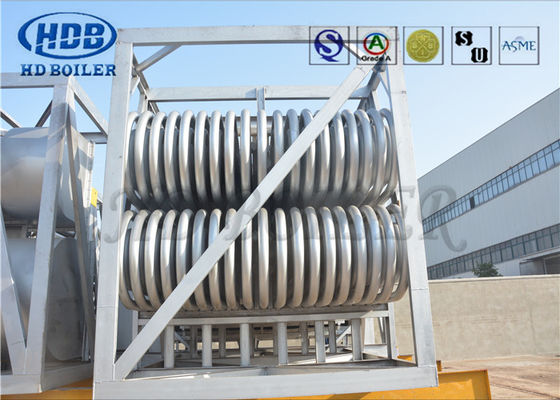

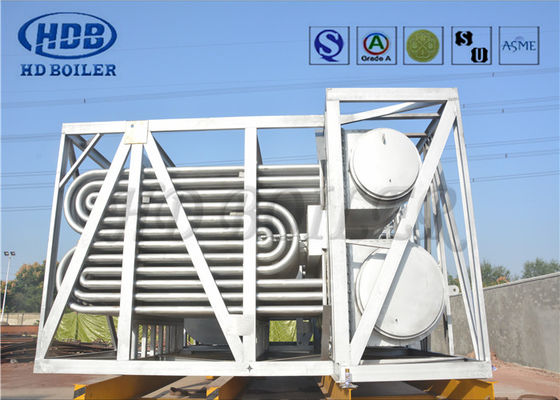

Calentador de vapor Precalentador de aire en planta de energía de vapor Tipo tubular

Precalentador de aire de caldera de acero aleado para recuperación de energía y calefacción de vapor

Introducción del producto

Un supercalentador es una superficie de calentamiento que calienta el vapor de agua saturado bajo cierta presión en vapor de agua sobrecalentado bajo la presión correspondiente.La absorción de calor y el flujo de vapor de cada tubo paralelo en el grupo de tubos de supercalentador son diferentes durante el funcionamientoEl supercalentador de la caldera es el gas de escape de la caldera de recuperación de energía, el calentamiento de la caldera se puede obtener por vapor, un vapor seco, para mejorar la eficiencia térmica de la caldera,pero también a las turbinas de vapor para evitar el agua regenerador martillo de la turbina de vapor en la energía de reciclaje de vapor gastado, calor en la caldera de agua circulante y el regenerador, nivel puede ser descarga de alta presión de recalentamiento de vapor,La recuperación de la energía de la caldera de estos dispositivos son grandes sistema de vapor de la caldera del dispositivo de calefacción auxiliar, es beneficioso para mejorar la eficiencia energética del sistema de calderas, sólo el supercalentador y el reacondicionador se recicla energía de gases de combustión, el regenerador se recicla energía de vapor.El supercalentador se puede dividir en tipo de convección, tipo de radiación y medio tipo de radiación según el modo de transferencia de calor.Según las características estructurales se pueden dividir en tipo de tubo serpentino, tipo de pantalla,Tipo de pared y tipo de pared del paqueteEl metal de la pared del tubo de supercalentamiento soporta la temperatura más alta en las partes de presión de la caldera.Se debe adoptar acero de baja calidad y acero de aleación de cromo-molibdeno de diversos tipos.A veces, el acero inoxidable cromo-níquel austenita se utiliza en la parte de mayor temperatura.

Tipos y características

El supercalentador se puede dividir en tipo de convección, tipo de radiación y tipo de media radiación de acuerdo con el modo de transferencia de calor.De acuerdo con las características estructurales se pueden dividir en tipo de tubo serpentina, tipo de pantalla, tipo de pared y tipo de pared de paquete.Están compuestos por una serie de tuberías paralelas y un cabezal de entrada y salida.El diámetro exterior de la tubería es de un

Generalmente 30 ~ 60 mm.El tipo más común de supercalentador de flujo es tubo serpentina.Tiene un grupo de tubos más intensivo, decorar en 450 ~ 1000 °C humo de la temperatura del gas de humo,gases de escape de erosión vertical y lateralEl gas de combustión transfiere el calor a la tubería principalmente por convección y parte del calor es absorbido por radiación.Dispuestos en la parte superior del horno o en la salidaEl primero absorbe el calor radiante de la llama del horno, mientras que el segundo también absorbe algo de calor de convección.En calderas de centrales eléctricas superiores a 10 mpa, tanto el tipo de pantalla como el tipo de serpentina se utilizan comúnmente para aumentar la absorción de calor. El supercalentador de pared aplicado en la pared interna del horno es un supercalentador radiante,que se utiliza raramente.El supercalentador de pared se utiliza en la caldera de la central eléctrica de gran capacidad para formar la pared de la parte superior del horno y el conducto de convección.La imagen muestra la disposición de varios supercalentadores.Las calderas industriales de pequeña capacidad con supercalentador solo pueden cumplir con los requisitos con supercalentador de una sola etapa.

Función

Los cambios en las condiciones de funcionamiento de la caldera, tales como la altura de carga, el cambio de combustible y las condiciones de funcionamiento de combustión, tienen todos un impacto en la temperatura del vapor en la salida del supercalentador.Por lo tanto, existen medios para ajustar la temperatura del vapor en la salida de la caldera de la central eléctrica para estabilizarla en el valor especificado.Los medios comunes son los siguientes:el reductor de temperatura de tipo de rociador de agua o de tipo de superficie se utiliza para regular directamente la temperatura del vaporLa temperatura de los gases de combustión en el horno se modifica mediante el quemador oscilante. La absorción de calor del supercalentador se ajusta mediante la recirculación de los gases de combustión (véase la regulación de la temperatura del vapor de la caldera).Cuando se incrementa la carga de la caldera, la temperatura del vapor en la entrada y salida del supercalentador de flujo aumenta y la del supercalentador radiante disminuye.Si el tipo de flujo,el supercalentador de tipo radiante y el supercalentador de tipo semirradiante estén combinados y configurados de manera razonable;, el cambio de temperatura del vapor de salida puede ser pequeño cuando la carga y las condiciones de combustión cambian.La absorción de calor y el flujo de vapor de cada tubo paralelo en el grupo de tubos de supercalentador son diferentes durante el funcionamientoPara evitar temperaturas excesivas en las tuberías individuales, el supercalentador se divide en varios grupos de tuberías en las calderas grandes.El vapor de cada grupo de tuberías se mezcla con la caja colectora fuera del horno y se transpone con la tubería de vapor para evitar una diferencia de temperatura excesiva entre las tuberías..

HD Boiler ofrece las mejores instalaciones de su clase, incluyendo

• Área de fabricación de 200.000 metros cuadrados
• 150 ingenieros
• 600 Soldadores con código
• 60 Inspectores con licencia (incluidos los instructores de NDT de nivel III)
• Grado ALicencias de diseño y fabricación de calderas (emitidas por la Administración Estatal de Supervisión e Inspección de la Calidad)
• Las normas ISO 90001 incluyen:2008Sistema de calidad
• Las normas de la ASMECertificado de caldera de servicio público
• Las medidas de seguridadyNo.Autorización de sello
