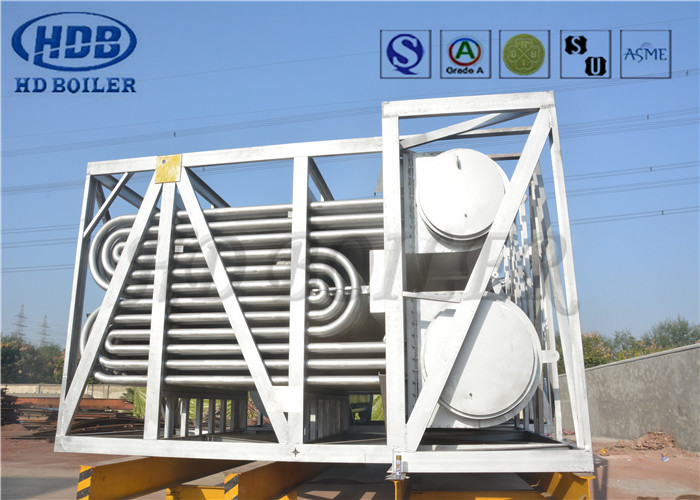

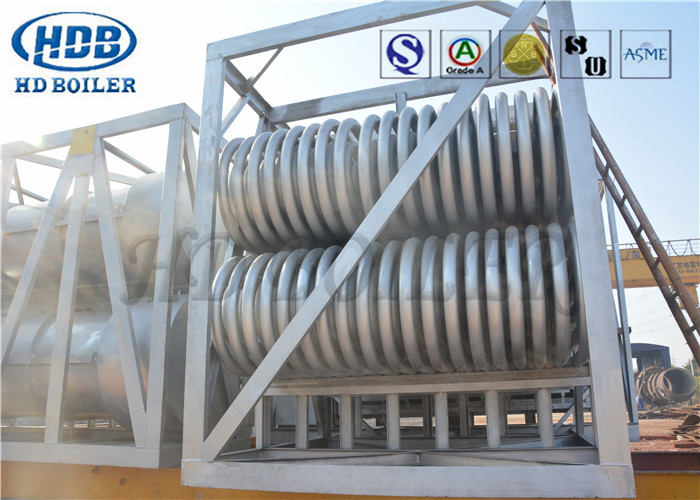

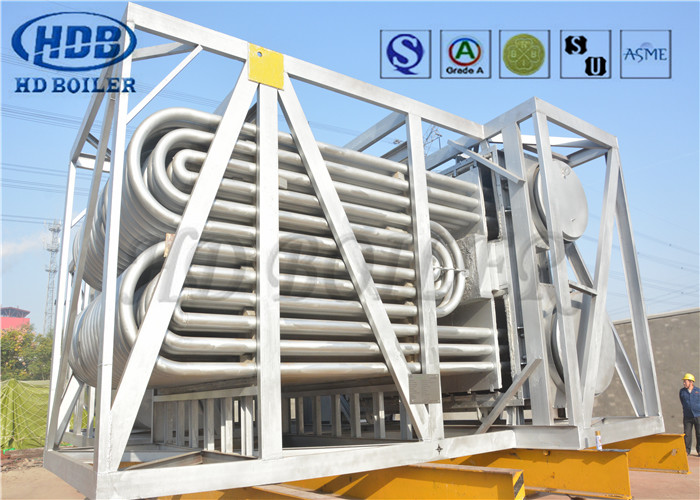

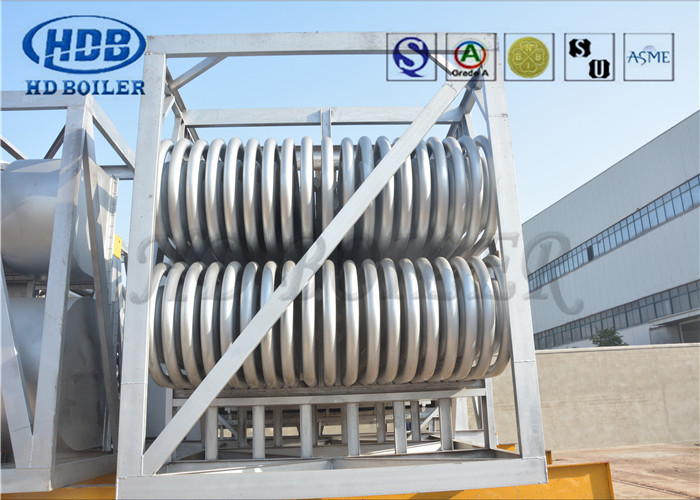

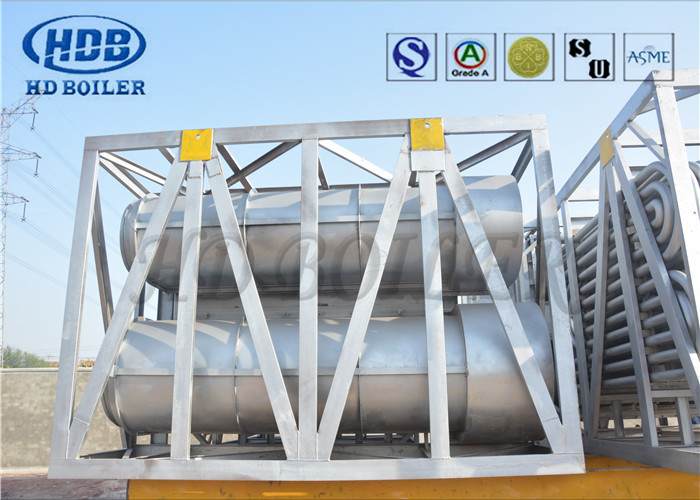

Calderas de centrales térmicas Economizador y precalentador de aire Horizontal
Product Details
| El color: | Requisitos del cliente | Tipo de producto: | Tipo de tubo |
|---|---|---|---|
| Utilización: | Precalentador en centrales térmicas | Eficiencia: | ≥ 80% |
| Rango de aplicaciones: | Planta eléctrica de acero | Instalación: | El valor de las emisiones de gases de efecto invernadero |
| Resaltar |
Economizador horizontal y precalentador de aire,Economizador térmico y precalentador de aire,Precalentador de aire horizontal en caldera |
||
Product Description
Precalentador de aire de la caldera de la central eléctrica Reduce las pérdidas de calor y mejora la eficiencia
El precalentador de aire es un equipo de precalentamiento de la caldera, que puede mejorar el rendimiento del intercambio de calor de la caldera y reducir la pérdida de calor.El precalentador de aire conduce el calor transportado en el gas de escape descargado del escape de la caldera al aire antes de entrar en la caldera mediante el disipador de calorEl precalentador de aire se utiliza principalmente en calderas de centrales eléctricas de carbón, hay dos tipos de tipo tubo y tipo rotativo,de las cuales el tipo rotativo se divide en dos tipos: tipo rotativo de capucha de viento y tipo rotativo de superficie de calefacciónEl precalentador de superficie rotativo se utiliza a menudo en calderas de centrales eléctricas.
Funciones
Tipos y características
El supercalentador se puede dividir en tipo de convección, tipo de radiación y tipo de media radiación de acuerdo con el modo de transferencia de calor.De acuerdo con las características estructurales se pueden dividir en tipo de tubo serpentina, tipo de pantalla, tipo de pared y tipo de pared de paquete.Están compuestos por una serie de tuberías paralelas y un cabezal de entrada y salida.El diámetro exterior de la tubería es de un
Generalmente 30 ~ 60 mm.El tipo más común de supercalentador de flujo es tubo serpentina.Tiene un grupo de tubos más intensivo, decorar en 450 ~ 1000 °C humo de la temperatura del gas de humo,gases de escape de erosión vertical y lateralEl gas de combustión transfiere el calor a la tubería principalmente por convección y parte del calor es absorbido por radiación.Dispuestos en la parte superior del horno o en la salidaEl primero absorbe el calor radiante de la llama del horno, mientras que el segundo también absorbe algo de calor de convección.En calderas de centrales eléctricas superiores a 10 mpa, tanto el tipo de pantalla como el tipo de serpentina se utilizan comúnmente para aumentar la absorción de calor. El supercalentador de pared aplicado en la pared interna del horno es un supercalentador radiante,que se utiliza raramente.El supercalentador de pared se utiliza en la caldera de la central eléctrica de gran capacidad para formar la pared de la parte superior del horno y el conducto de convección.La imagen muestra la disposición de varios supercalentadores.Las calderas industriales de pequeña capacidad con supercalentador solo pueden cumplir con los requisitos con supercalentador de una sola etapa.
Función
Los cambios en las condiciones de funcionamiento de la caldera, tales como la altura de carga, el cambio de combustible y las condiciones de funcionamiento de combustión, tienen todos un impacto en la temperatura del vapor en la salida del supercalentador.Por lo tanto, existen medios para ajustar la temperatura del vapor en la salida de la caldera de la central eléctrica para estabilizarla en el valor especificado.Los medios comunes son los siguientes:el reductor de temperatura de tipo de rociador de agua o de tipo de superficie se utiliza para regular directamente la temperatura del vaporLa temperatura de los gases de combustión en el horno se modifica mediante el quemador oscilante. La absorción de calor del supercalentador se ajusta mediante la recirculación de los gases de combustión (véase la regulación de la temperatura del vapor de la caldera).Cuando se incrementa la carga de la caldera, la temperatura del vapor en la entrada y salida del supercalentador de flujo aumenta y la del supercalentador radiante disminuye.Si el tipo de flujo,el supercalentador de tipo radiante y el supercalentador de tipo semirradiante estén combinados y configurados de manera razonable;, el cambio de temperatura del vapor de salida puede ser pequeño cuando la carga y las condiciones de combustión cambian.La absorción de calor y el flujo de vapor de cada tubo paralelo en el grupo de tubos de supercalentador son diferentes durante el funcionamientoPara evitar temperaturas excesivas en las tuberías individuales, el supercalentador se divide en varios grupos de tuberías en las calderas grandes.El vapor de cada grupo de tuberías se mezcla con la caja colectora fuera del horno y se transpone con la tubería de vapor para evitar una diferencia de temperatura excesiva entre las tuberías..
HD Boiler ofrece las mejores instalaciones de su clase, incluyendo
- Área de fabricación de 200.000 metros cuadrados
- 150 ingenieros
- 600 Soldadores con código
- 60 Inspectores con licencia (incluidos los instructores de NDT de nivel III)
- Grado ALicencias de diseño y fabricación de calderas (emitidas por la Administración Estatal de Supervisión e Inspección de la Calidad)
- Las normas ISO 90001 incluyen:2008Sistema de calidad
- Las normas de la ASMECertificado de caldera de servicio público
- Las medidas de seguridadyNo.Autorización de sello
