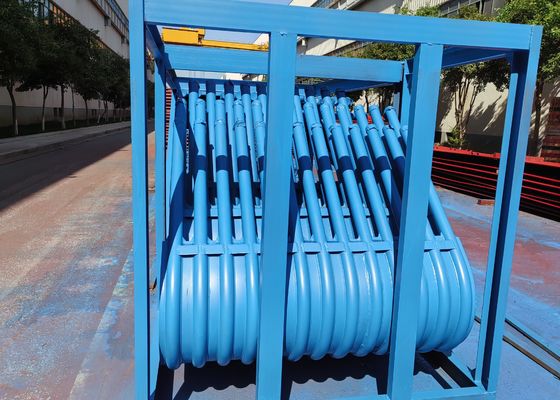

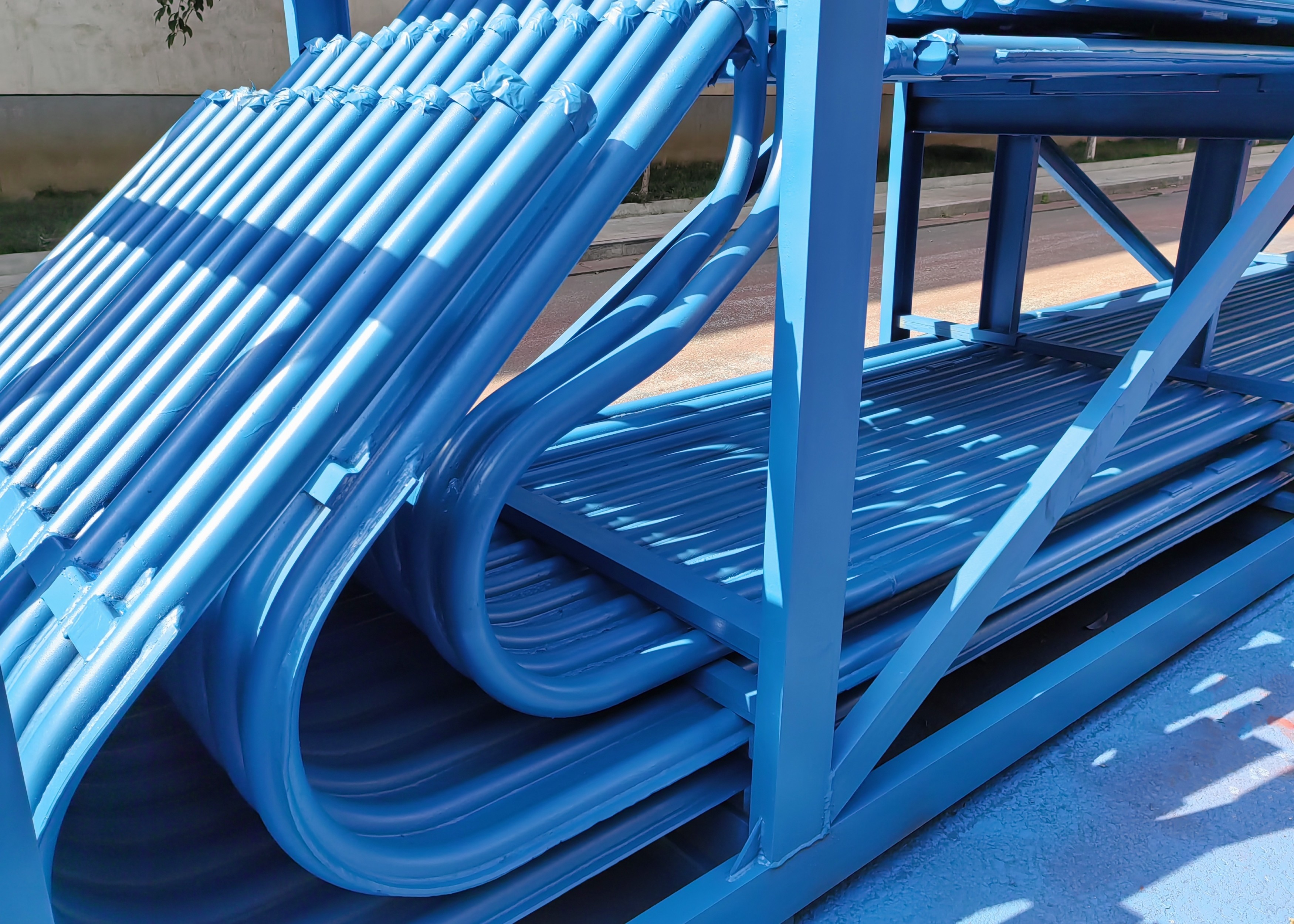

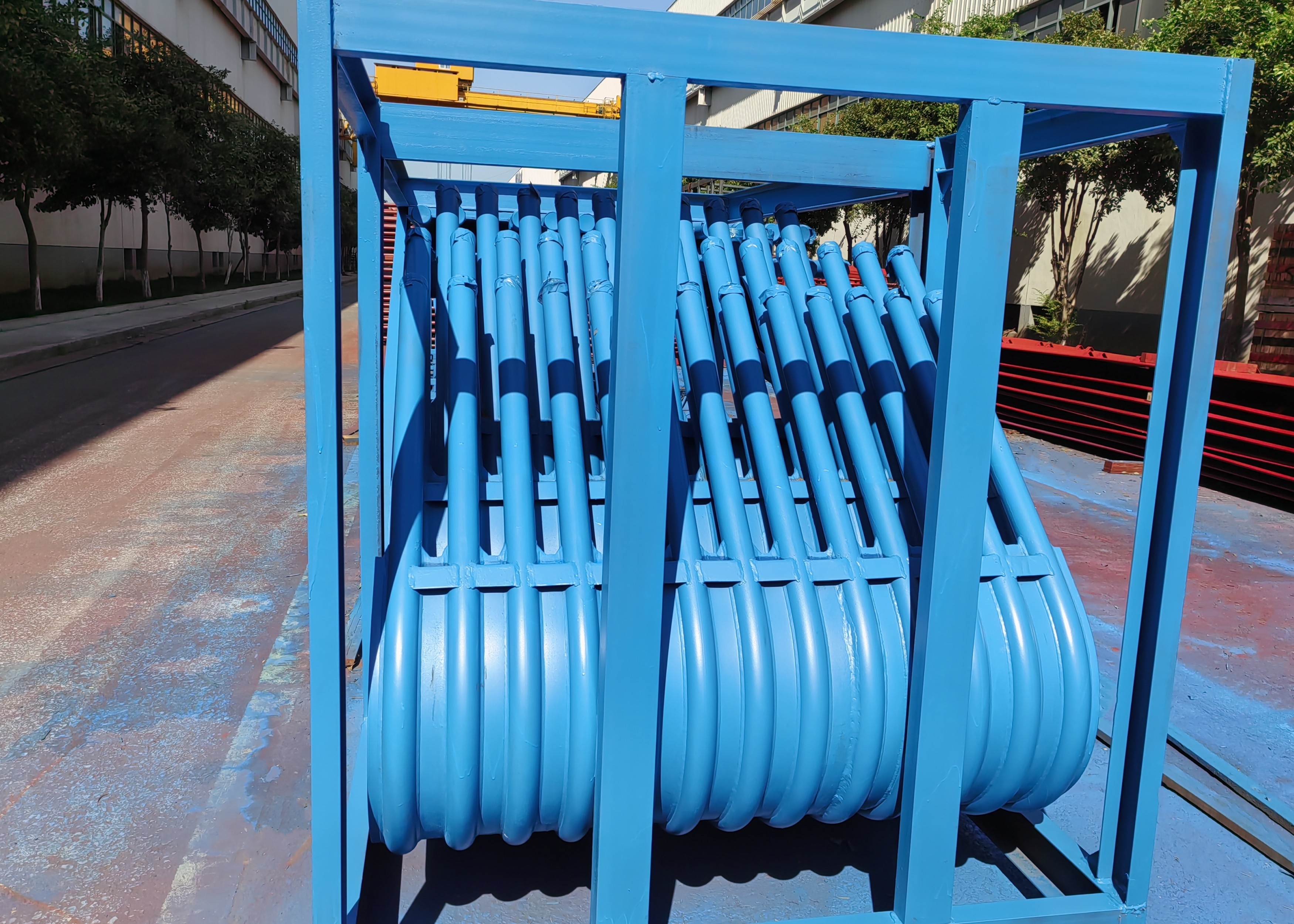

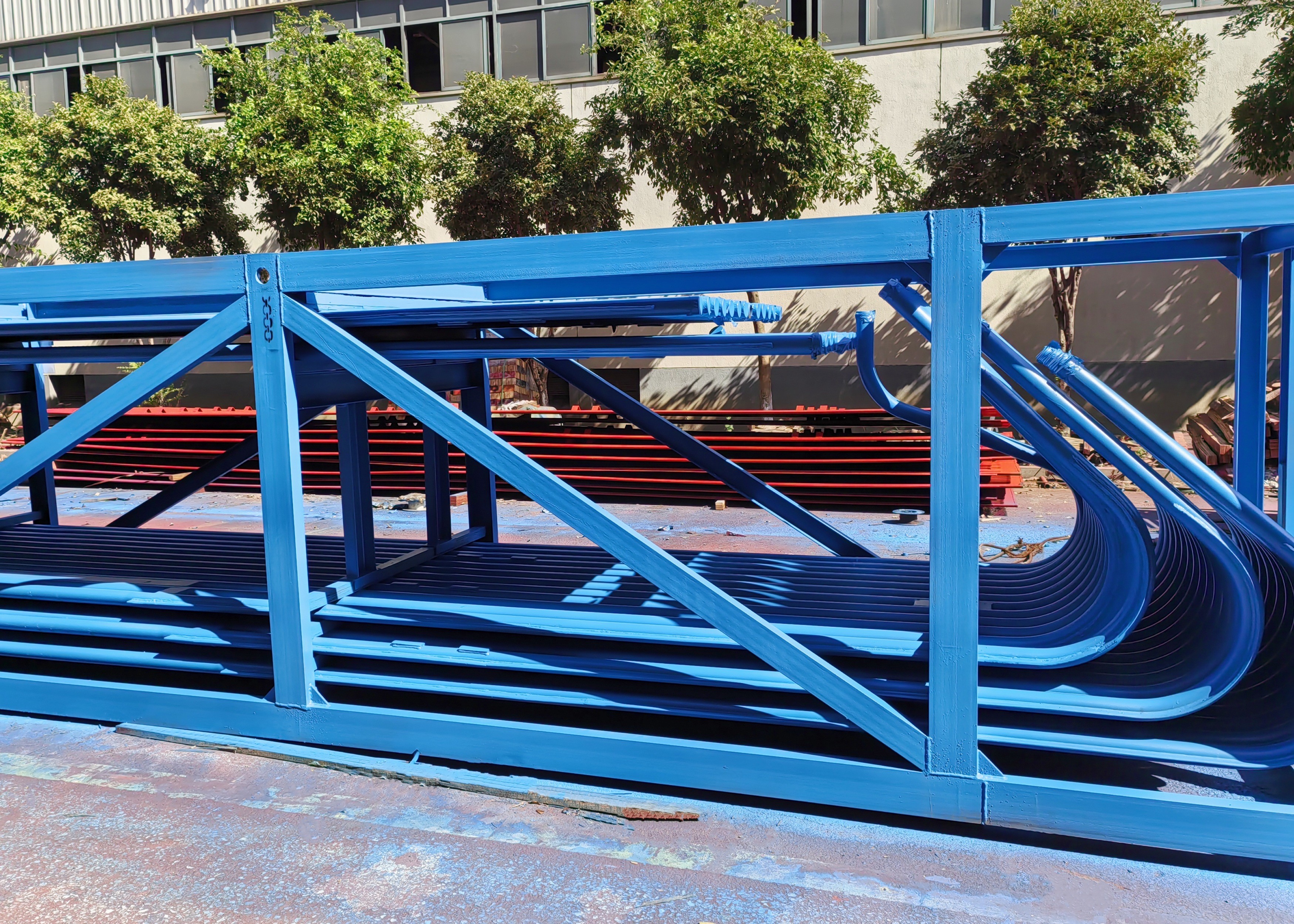

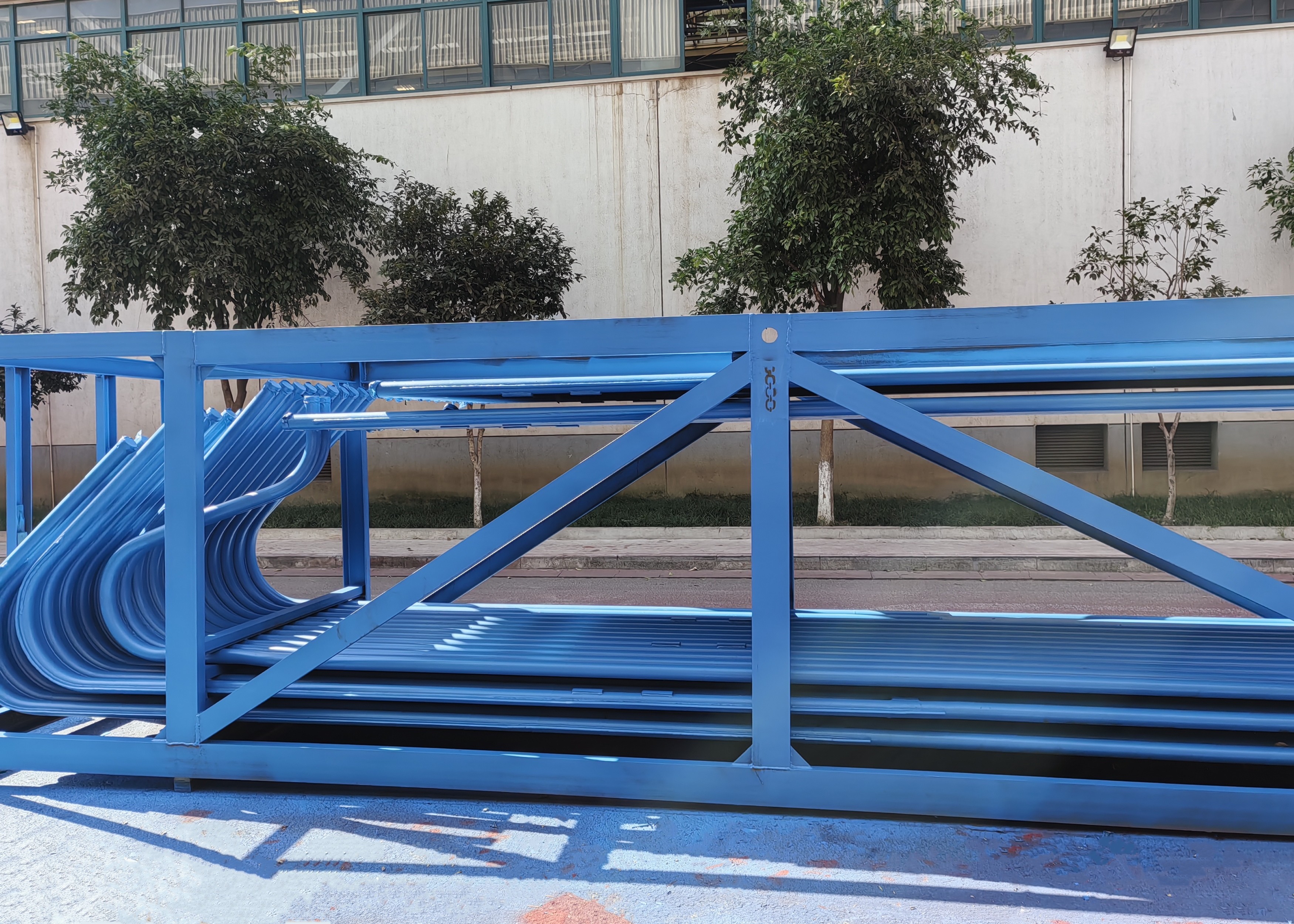

Panel de membrana de la pared del tubo de acero al carbono pintado resistente a la corrosión

Los paneles de pared de agua se utilizan ampliamente en campos de energía de alta temperatura y alta presión, como centrales eléctricas de carbón a gran escala, calderas de cogeneración y calderas industriales.Panel de pared de aguaTiene un buen rendimiento de disipación de calor y resistencia a la corrosión a altas temperaturas, lo que mejora la eficiencia térmica de la caldera y prolonga efectivamente su vida útil.Además, el uso dePanel de pared de aguapuede equilibrar el aumento de la temperatura del humo, reducir la temperatura de los gases de humo y la concentración de la chimenea durante el funcionamiento de la caldera, evitar eficazmente que la caldera se precipite y que se produzcan accidentes de explosión,y garantizar el funcionamiento estable de la caldera.

Clasificación

Según el tipo de estructura, hay tres tipos principales: tipo de tubo plano, tipo de membrana y tipo de tubo chirriante.

La pared de agua del tubo plano se compone de toda una fila de tuberías de acero sin costura, y su estructura es la más simple;la membrana de soldadura de la pared de agua muchos tubos de aleta laminados refrigerados con agua junto con soldadura puntual, para que se conviertan en una superficie de calefacción combinada sellada, que no sólo puede mejorar la estanqueidad del horno, reducir la fuga de aire, sino también proteger mejor la pared del horno,reducir el peso de la pared del horno, simplificar la estructura; la pared de agua del tubo de espolón es para soldar muchos pines con una longitud de 20 ~ 25 mm y un diámetro de 6 ~ 12 mm en el tubo de pared refrigerado con agua,y luego aplicar plástico refractario de mineral de cromo para reducir la absorción de calor de esta parte de la pared de agua y aumentar la temperatura de la zona de combustión, es adecuado para ocasiones en las que la ignición del combustible es particularmente difícil o para algunos hornos de descarga de escoria líquida.

De acuerdo con la parte de diseño, hay dos tipos de pared adjunta y pared divisoria (es decir, calefacción de dos lados) pared de refrigeración por agua.

El primero está en su mayoría parcialmente incrustado en la pared interna de la pared del horno y absorbe el calor en un lado, mientras que el segundo está en su mayoría instalado en el centro de la cámara del horno de una caldera grande,separando todo el horno en dos partes independientes que se calientan en ambos lados.

Funciones
