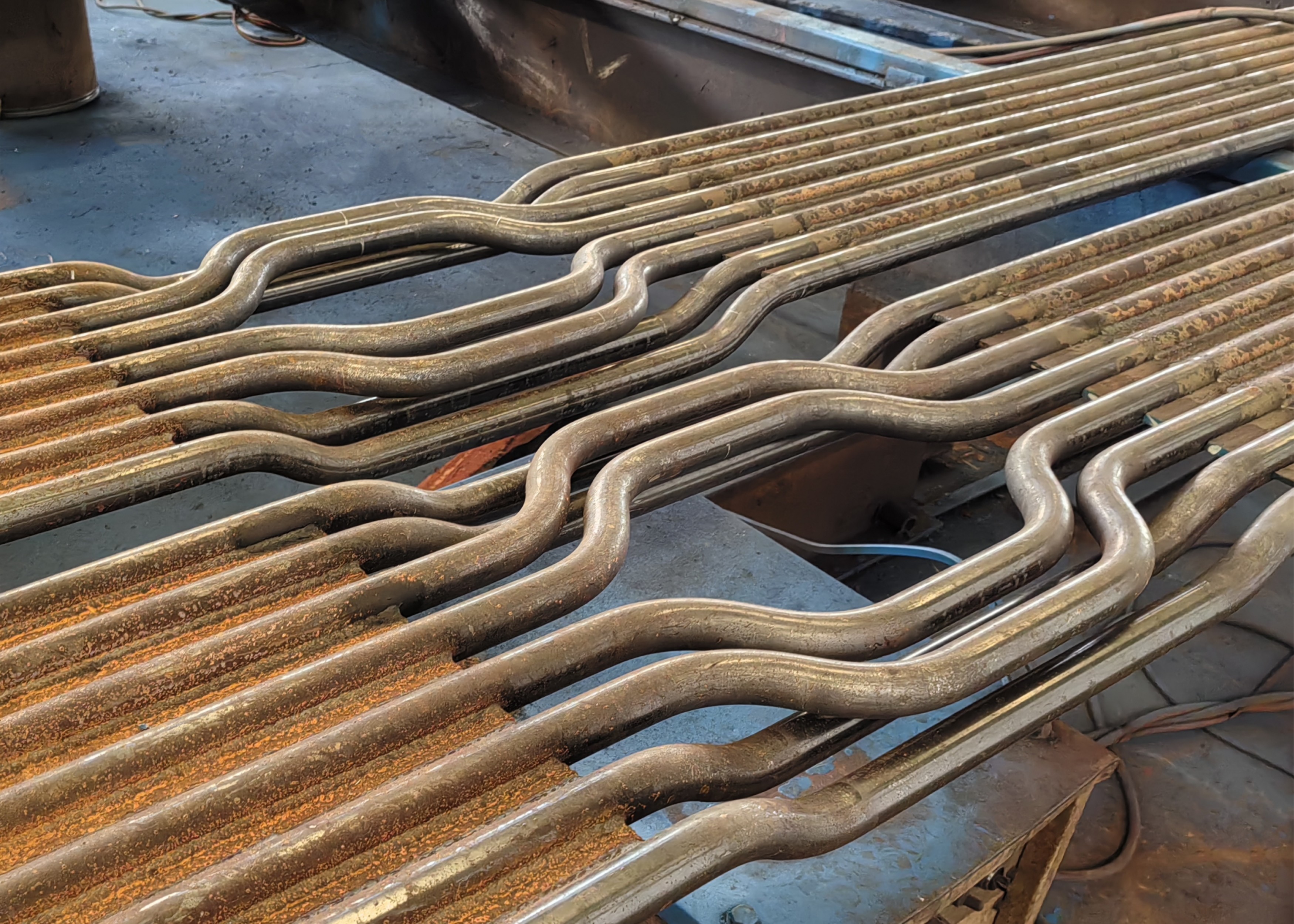

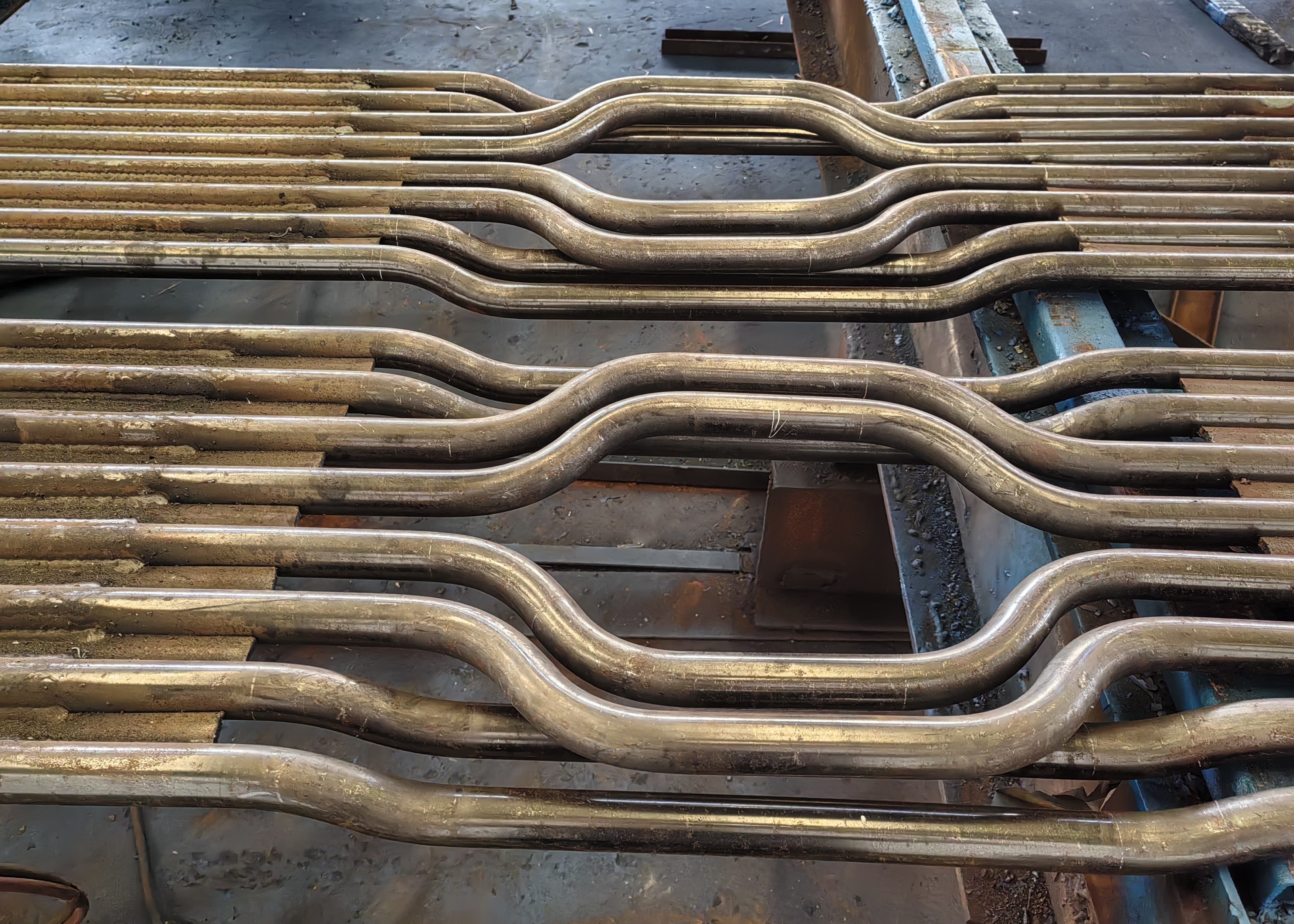

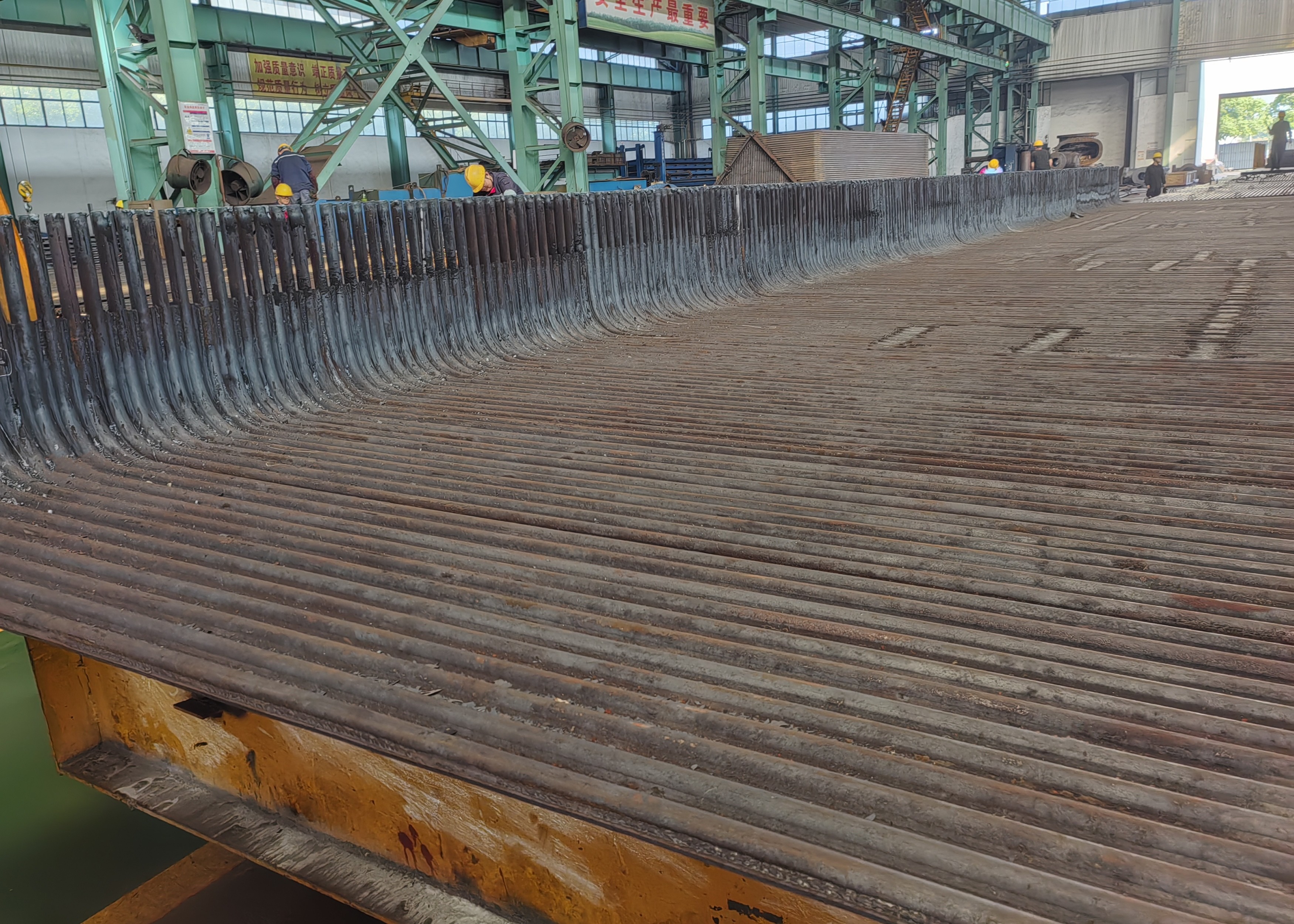

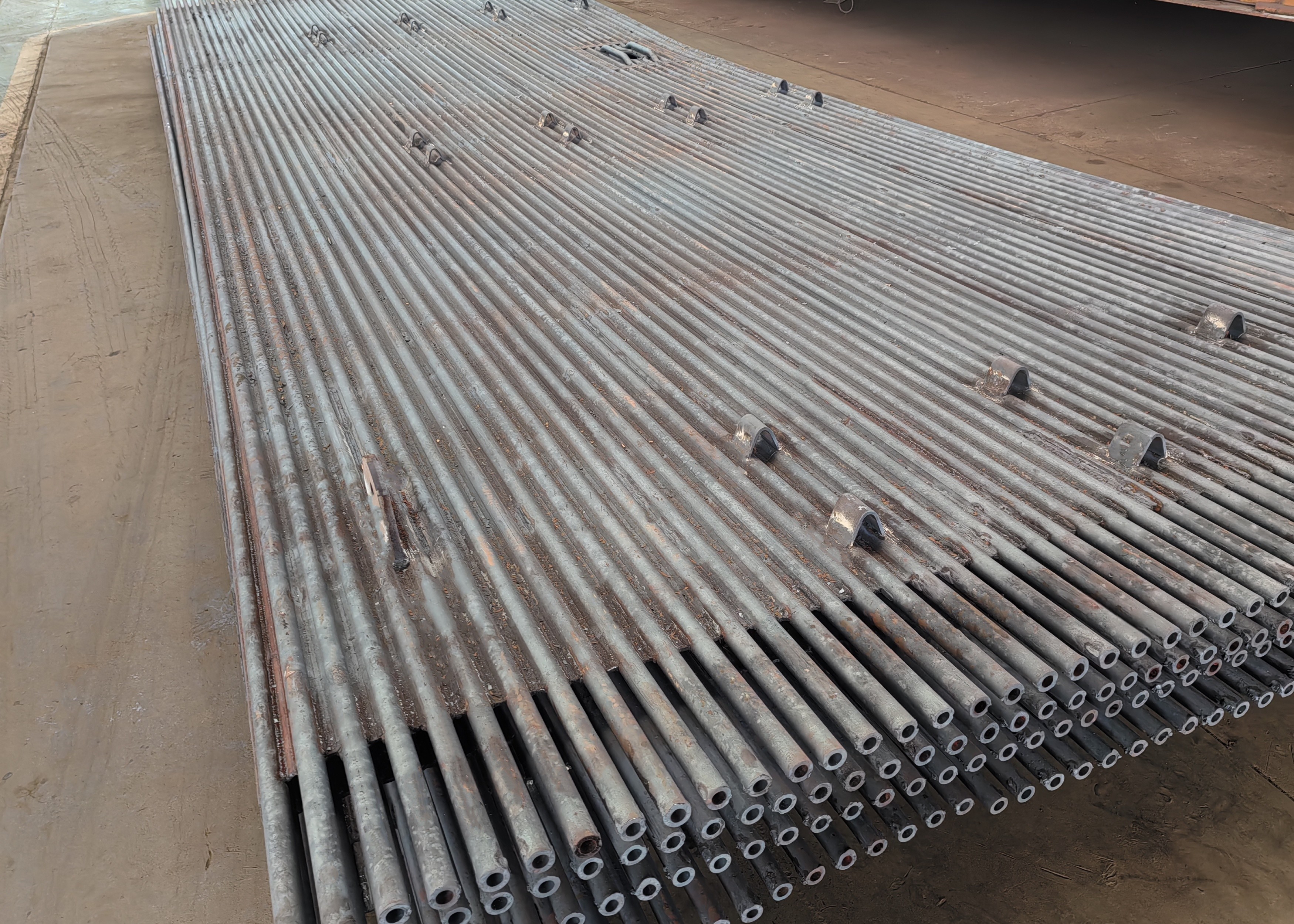

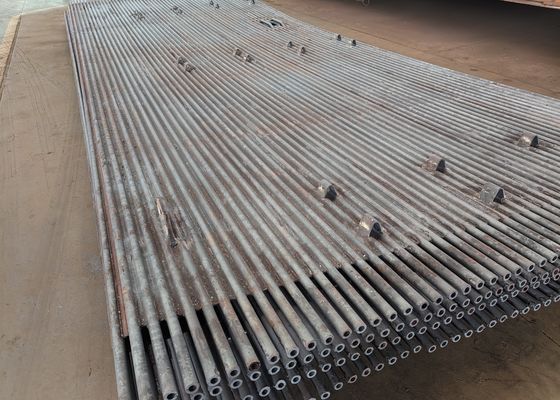

Tubos de aletas de paneles de pared de agua de caldera de membrana de acero inoxidable

La pared de agua es la principal parte de calefacción de la caldera, que consta de varias filas de tubos de acero, que se distribuyen alrededor de la cámara del horno de la caldera.Su interior es agua corriente o vapor, y el exterior recibe calor de la llama en la cámara del horno de la caldera, absorbiendo principalmente el calor radiante de los productos de combustión a alta temperatura en el horno,en el que el fluido de trabajo se mueve hacia arriba y se evapora por calorPor lo tanto, lo más importante para la pared de agua de la membrana es tener un buen rendimiento de disipación de calor y una buena resistencia a la corrosión a altas temperaturas.Nuestra fábrica tiene una línea de producción completa de paredes de agua, que puede producir paredes de agua de membrana de alta calidad de alta eficiencia y ahorro de energía, y también puede personalizar varias paredes de agua de membrana de acuerdo con las necesidades del cliente.

Clasificación

Según el tipo de estructura, hay tres tipos principales: tipo de tubo plano, tipo de membrana y tipo de tubo chirriante.

La pared de agua del tubo plano se compone de toda una fila de tuberías de acero sin costura, y su estructura es la más simple;la membrana de soldadura de la pared de agua muchos tubos de aleta laminados refrigerados con agua junto con soldadura puntual, para que se conviertan en una superficie de calefacción combinada sellada, que no sólo puede mejorar la estanqueidad del horno, reducir la fuga de aire, sino también proteger mejor la pared del horno,reducir el peso de la pared del horno, simplificar la estructura; la pared de agua del tubo de espolón es para soldar muchos pines con una longitud de 20 ~ 25 mm y un diámetro de 6 ~ 12 mm en el tubo de pared refrigerado con agua,y luego aplicar plástico refractario de mineral de cromo para reducir la absorción de calor de esta parte de la pared de agua y aumentar la temperatura de la zona de combustión, es adecuado para ocasiones en las que la ignición del combustible es particularmente difícil o para algunos hornos de descarga de escoria líquida.

De acuerdo con la parte de diseño, hay dos tipos de pared adjunta y pared divisoria (es decir, calefacción de dos lados) pared de refrigeración por agua.

El primero está en su mayoría parcialmente incrustado en la pared interna de la pared del horno y absorbe el calor en un lado, mientras que el segundo está en su mayoría instalado en el centro de la cámara del horno de una caldera grande,separando todo el horno en dos partes independientes que se calientan en ambos lados.

Funciones
