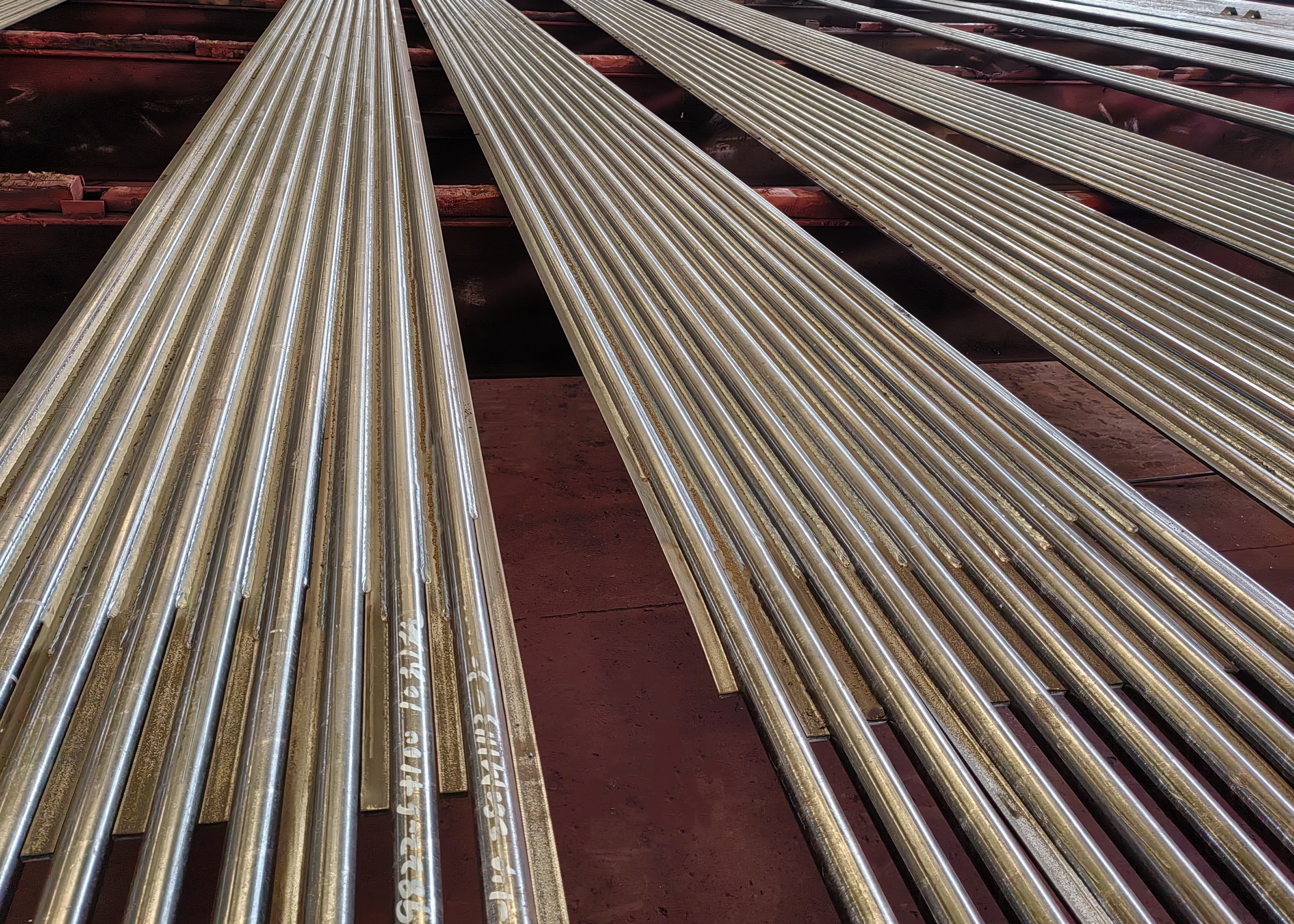

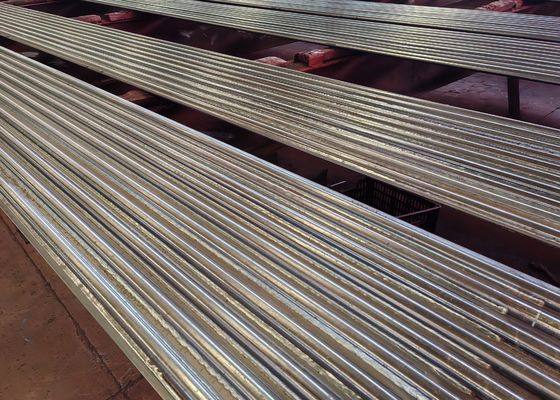

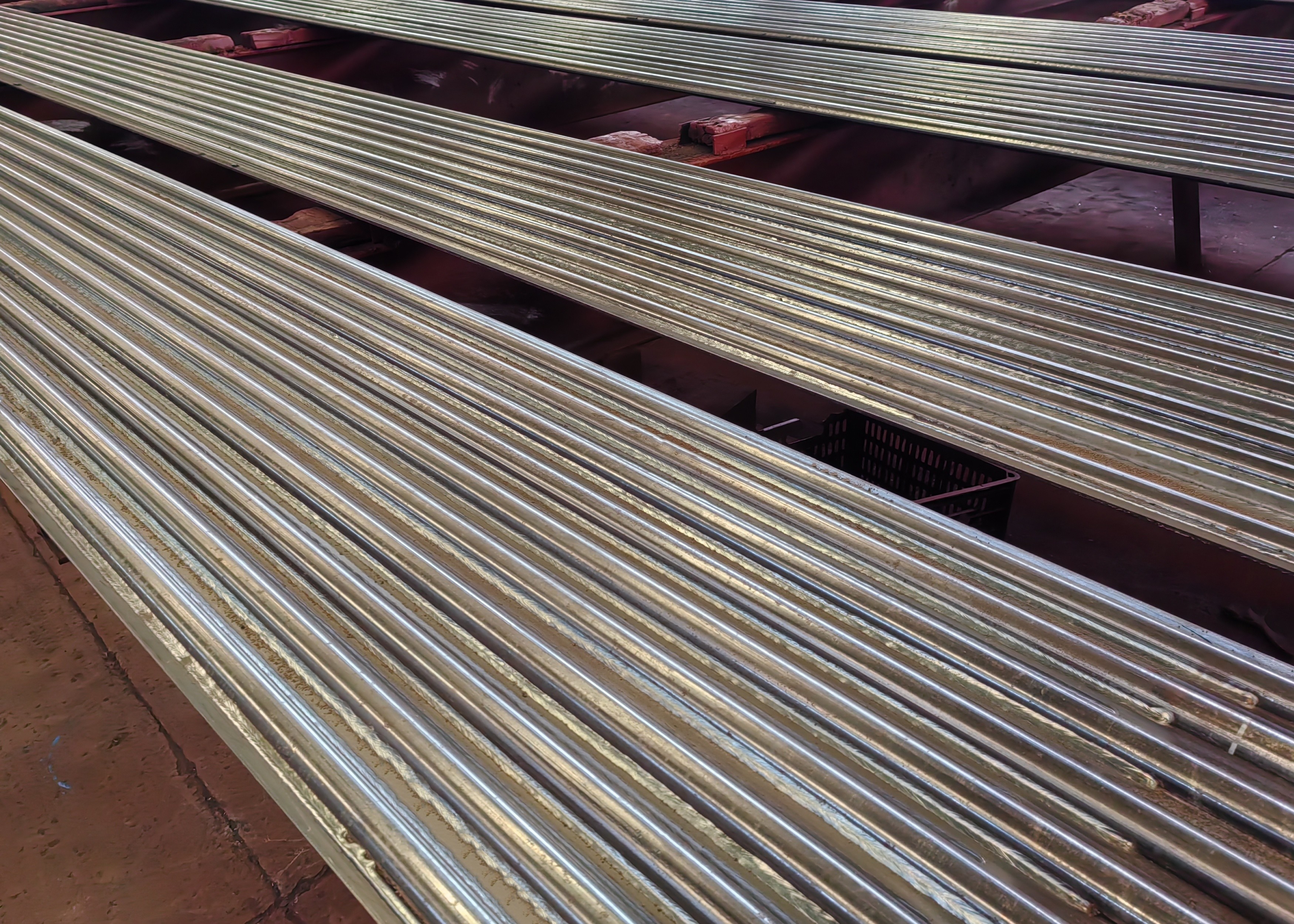

Panel de pared de agua de la caldera del horno de acero al carbono con tacho ASME Standard

La pared de membrana de la caldera, también conocida como pared de agua de membrana, se refiere a la pared del horno de la caldera que está soldada con tubos y acero plano.La pared de agua de la caldera grande es básicamente una pared de membrana, que tiene las ventajas de la simplicidad, el ahorro de acero, un buen aislamiento térmico y una buena estanqueidad al aire.por lo que la pared del horno sólo necesita utilizar materiales de aislamiento térmico, en lugar de materiales refractarios, de modo que el espesor y el peso de la pared del horno se reducen en gran medida, la estructura de la pared del horno se simplifica y el peso total de la caldera se reduce.

Clasificación

Según el tipo de estructura, hay tres tipos principales: tipo de tubo plano, tipo de membrana y tipo de tubo chirriante.

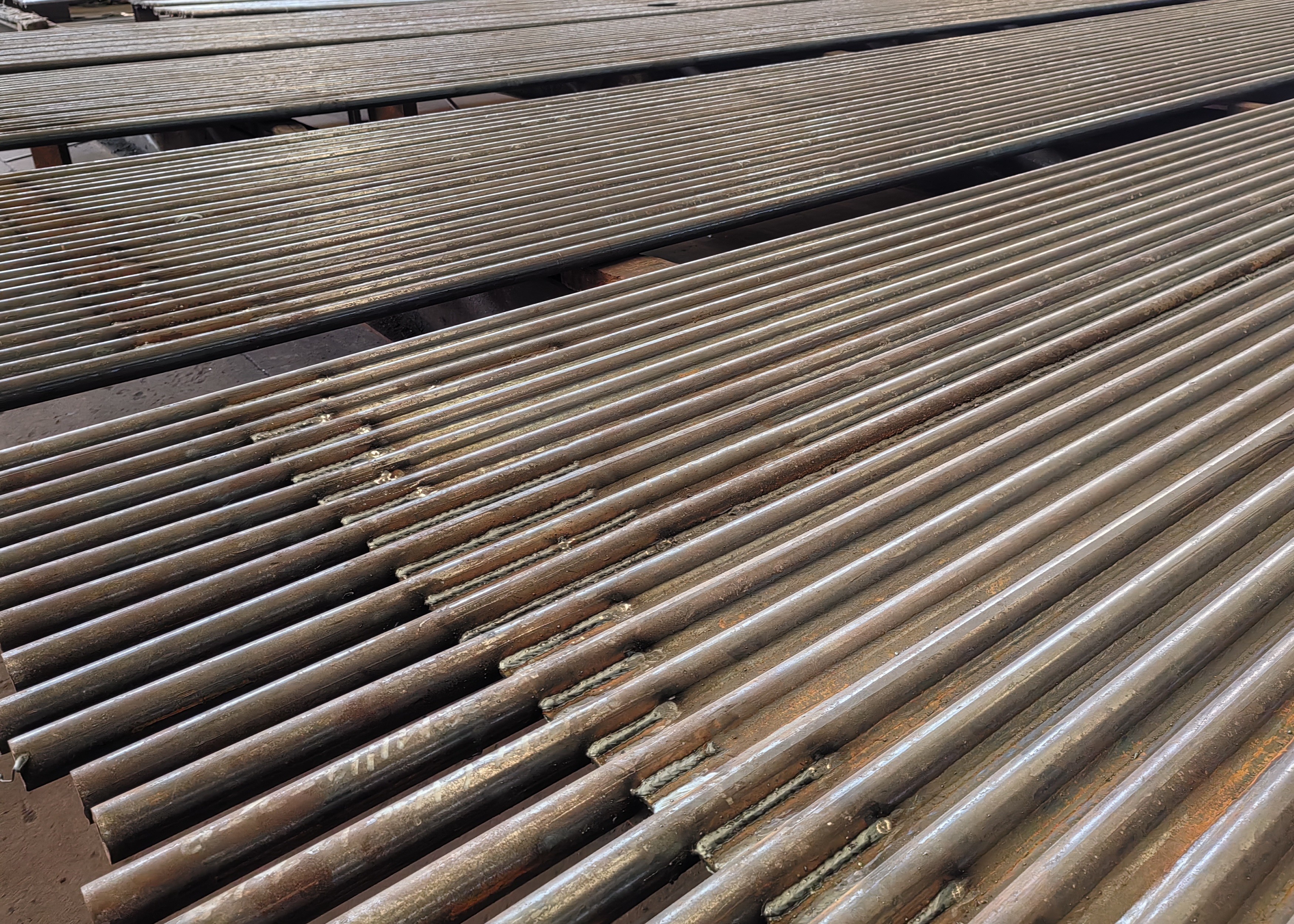

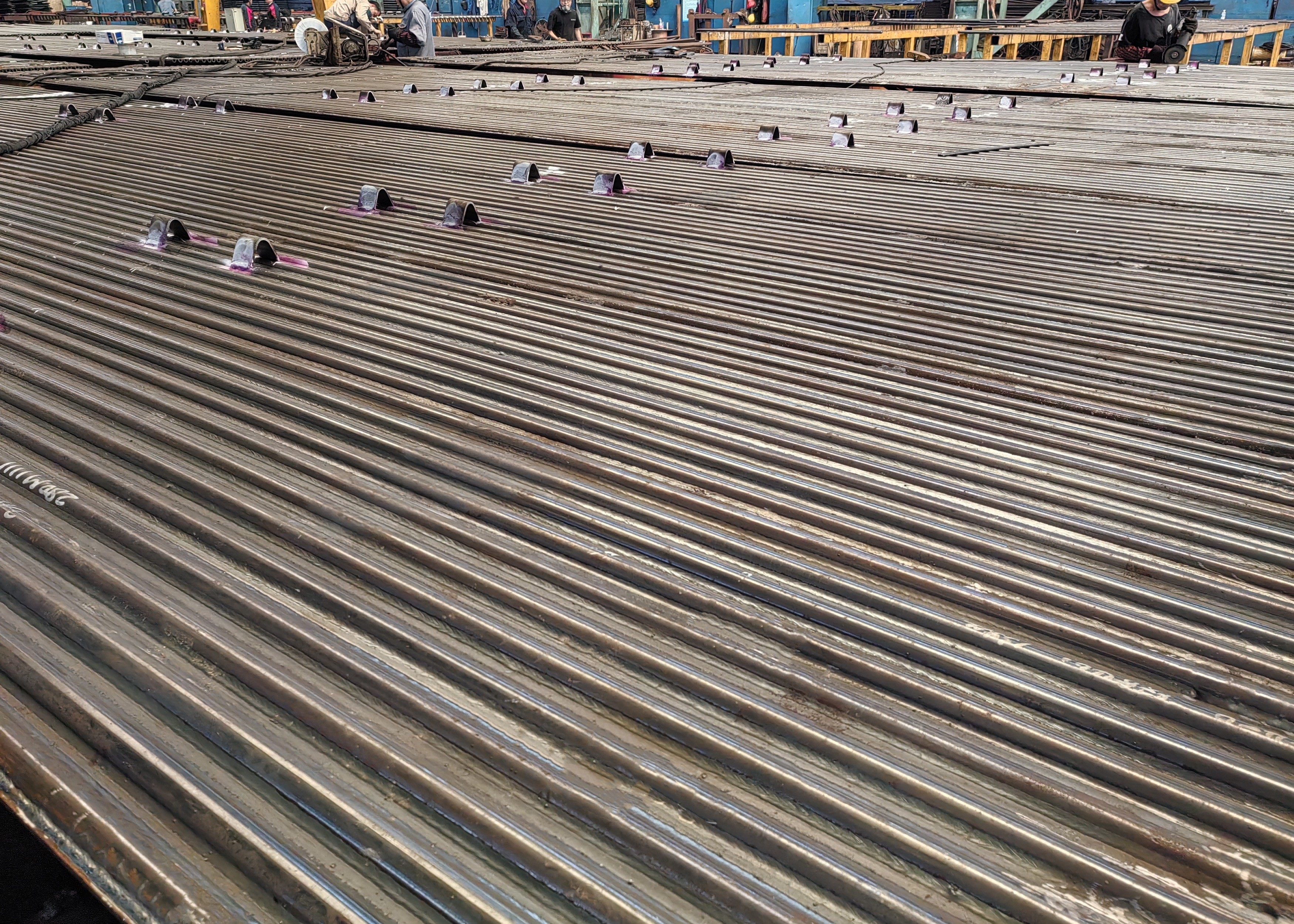

La pared de agua del tubo plano se compone de toda una fila de tuberías de acero sin costura, y su estructura es la más simple;la membrana de soldadura de la pared de agua muchos tubos de aleta laminados refrigerados con agua junto con soldadura puntual, para que se conviertan en una superficie de calefacción combinada sellada, que no sólo puede mejorar la estanqueidad del horno, reducir la fuga de aire, sino también proteger mejor la pared del horno,reducir el peso de la pared del horno, simplificar la estructura; la pared de agua del tubo de espolón es para soldar muchos pines con una longitud de 20 ~ 25 mm y un diámetro de 6 ~ 12 mm en el tubo de pared refrigerado con agua,y luego aplicar plástico refractario de mineral de cromo para reducir la absorción de calor de esta parte de la pared de agua y aumentar la temperatura de la zona de combustión, es adecuado para ocasiones en las que la ignición del combustible es particularmente difícil o para algunos hornos de descarga de escoria líquida.

De acuerdo con la parte de diseño, hay dos tipos de pared adjunta y pared divisoria (es decir, calefacción de dos lados) pared de refrigeración por agua.

El primero está en su mayoría parcialmente incrustado en la pared interna de la pared del horno y absorbe el calor en un lado, mientras que el segundo está en su mayoría instalado en el centro de la cámara del horno de una caldera grande,separando todo el horno en dos partes independientes que se calientan en ambos lados.

Funciones
