SA192 Base de membrana de caldera de tubo de pared de agua con cabezal múltiple
Product Details
| Aplicación: | Central eléctrica | Material del tubo bajo: | SA192 |
|---|---|---|---|
| Norma de diseño: | BS1113 y sus derivados | Material de las aletas: | SA36 y SA36 |
| Resaltar |
SA192 tubo de pared de agua,Tubos de pared de agua de membrana,SA192 tubo de la pared de la caldera |
||
Product Description
Tubo de base estándar ASME SA192 de pared de membrana de caldera hecha con cabezal múltiple
Introducción del producto
Los paneles de pared de agua son la principal superficie de calefacción de las calderas, compuesta por varias filas de tubos de acero, dispuestos alrededor de la esquina de la caldera.y el exterior acepta el calor de la llama en el horno de la calderaEl fluido de trabajo se eleva en él y se evapora por el calor.
El tipo principal de paneles de pared de agua que fabrica nuestra compañía es de pared de membrana.
La pared de agua de membrana es una estructura hermética compuesta por tuberías y aletas. Las ventajas son una menor fuga de aire en el horno; puede utilizar una pared para colocar tuberías,menos carga en la estructura de acero y menor costo de la caldera■ estructura de suspensión fácil de usar y sistema de expansión térmica mejorado, adecuado para la producción mecanizada a gran escala, alta velocidad de montaje,baja capacidad de almacenamiento de calor y reducción del tiempo de arranque y apagadoLa desventaja es que el proceso de fabricación es complejo.
De acuerdo con el proceso de fabricación diferente, la pared de agua de la membrana se puede dividir en tres tipos:1Los tubos laminados de aleta se soldan en filas, con menos carga de trabajo de soldadura, pero los tubos de aleta son caros.que tiene un bajo costo de materiales y puede satisfacer fácilmente los requisitos de varios emplazamientos, pero el acero plano requiere un equipo de acabado y de alta precisión.3.Soldadura por fusión de tubos desnudos, las aletas entre los tubos se forman llenando el alambre de soldadura, utilizado principalmente para el pequeño espacio entre los tubos.La distancia entre los tubos de la pared de agua de la membrana está relacionada con factores tales como la presión de la caldera y la carga de calor del horno, por lo general s/d es de 1,2-1.5.
Especificación

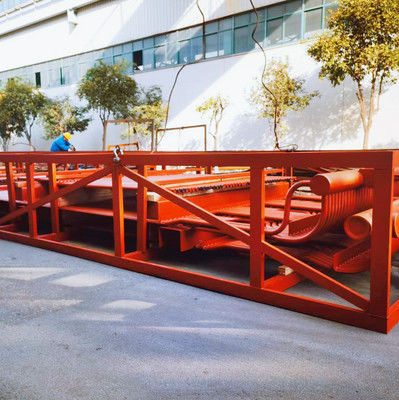

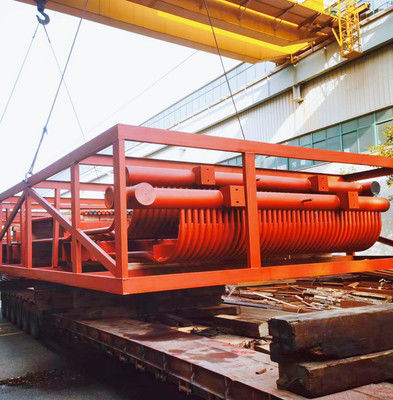

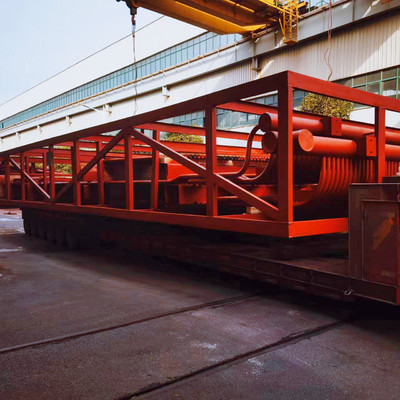

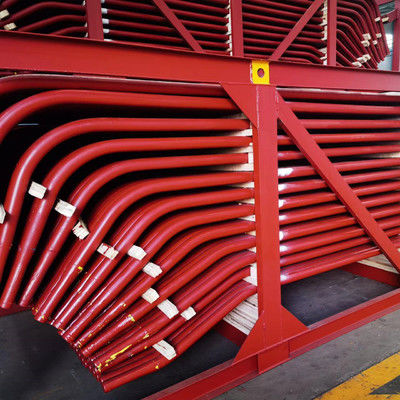

Las imágenes de arriba son paredes de membrana para un proyecto de Pakistán con detalles de las especificaciones a continuación:
| Nombre | Paredes de membrana |
| El material | Las especificaciones de la norma ASME SA192M y Q235B |
| Tamaño del tubo | 63.5*4.5 mm |
| Estándar | Según la norma ASME/GB |
| Equipo | Equipo de producción automático |
| Aplicación | Mantenimiento de la caldera de la fábrica de azúcar y de la caldera de la central eléctrica |
