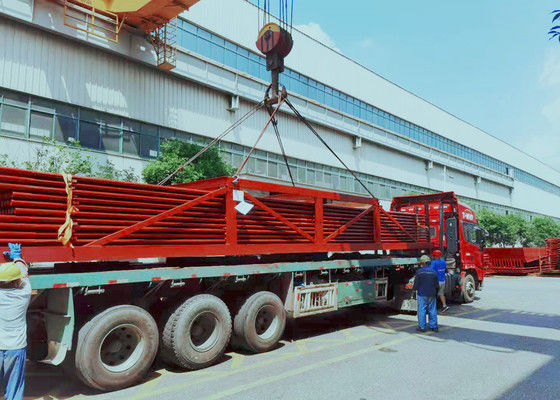

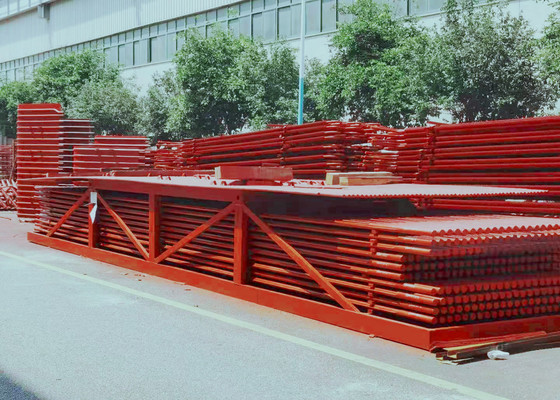

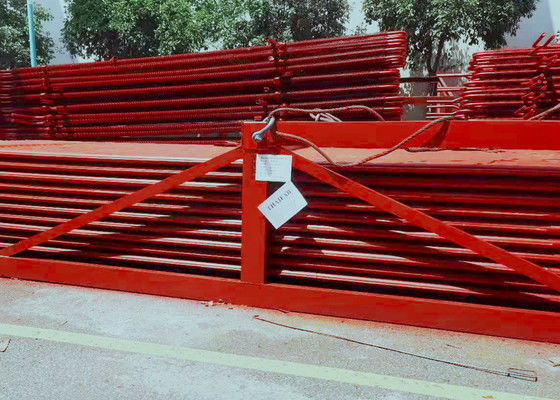

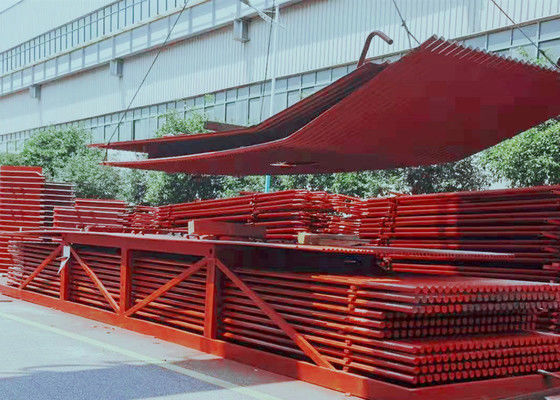

Panel de pared de membrana de caldera de agua Q235B Fin para centrales eléctricas de carbón

Pared de agua de la caldera de membrana hecha de tubo 20G y Q235B Fin en la norma GB para calderas de centrales eléctricas de carbón



Introducción

Los paneles de pared de agua son la principal superficie de calefacción de las calderas, compuesta por varias filas de tubos de acero, dispuestos alrededor de la esquina de la caldera.y el exterior acepta el calor de la llama en el horno de la calderaEl fluido de trabajo se eleva en él y se evapora por el calor.

La pared de agua de membrana es una estructura hermética compuesta por tuberías y aletas. Las ventajas son una menor fuga de aire en el horno; puede utilizar una pared para colocar tuberías,menos carga en la estructura de acero y menor costo de la caldera■ estructura de suspensión fácil de usar y sistema de expansión térmica mejorado, adecuado para la producción mecanizada a gran escala, alta velocidad de montaje,baja capacidad de almacenamiento de calor y reducción del tiempo de arranque y apagadoLa desventaja es que el proceso de fabricación es complejo.

Materiales para paneles de pared de agua
20# Acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Las normas
Norma de código ASME, norma GB

Inspección de calidad
MT, RT, ensayo hidráulico

Especificación

La función principal de los paneles de pared de agua en la caldera es absorber el calor generado por la llama o la chimenea de alta temperatura y generar vapor o agua caliente en los tubos,por lo tanto para reducir la temperatura en la cámara.

• Panel de pared de agua de la caldera de membrana:Las soldaduras puntuales de muchos tubos laminados con aletas en una superficie de calefacción combinada sellada, lo que mejora la estanqueidad del horno y reduce la fuga de aire.
• con un diámetro superior a 30 mm,soldar pines de 20 a 25 mm de longitud y de 6 a 12 mm de diámetro en el tubo de la pared de agua, y luego aplicar un plástico refractario de mineral de cromo para reducir la absorción de calor del panel de la pared de agua,y aumentar la temperatura en la zona de combustiónEs adecuado para situaciones en las que es difícil encender el combustible, así como para hornos de extracción de escorias específicos.
• Panel de pared de agua de caldera de tubo simple:Compuesto por toda una fila de tubos de acero sin costuras, la estructura más simple.
• Tubos de pared de agua de caldera:incorporado en la pared interior de la pared del horno, absorción de calor unilateral.
• Panel de pared de agua caliente de dos lados:Se instalará en el centro del gran horno de calderas, que se divide en dos partes independientes entre sí, y ambos lados se calentarán.
