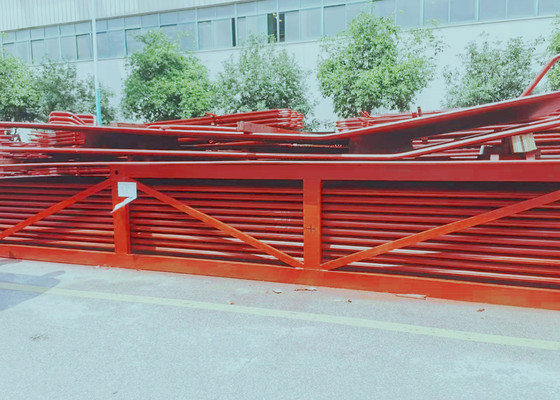

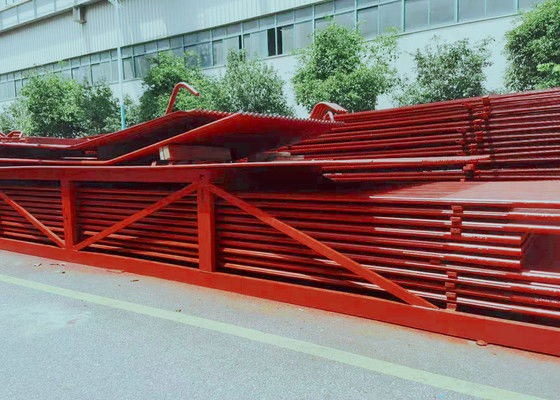

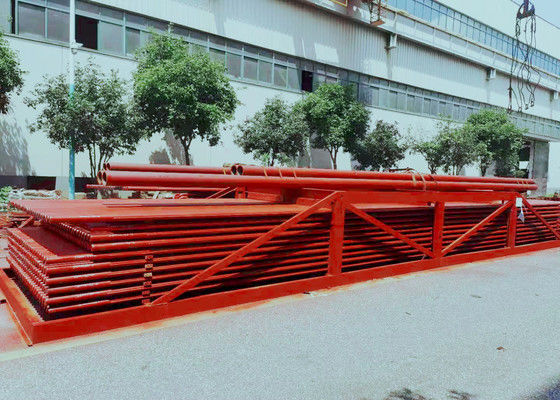

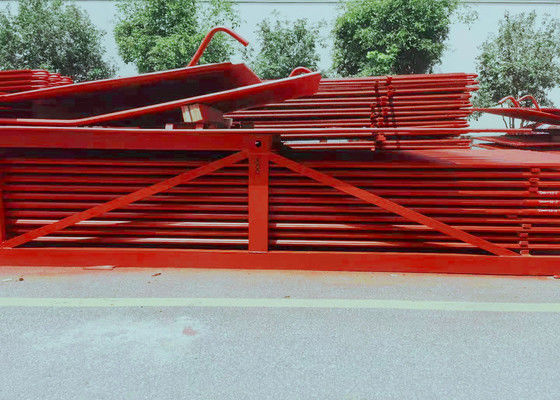

Pared de caldera de agua de membrana industrial a carbón con SAW Q235B

Pared de agua de membrana de caldera con SAW para aplicación en molinos de azúcar y otras calderas industriales

Introducción

La pared de agua de membrana es una estructura hermética compuesta por tuberías y aletas. Las ventajas son una menor fuga de aire en el horno; puede utilizar una pared para colocar tuberías,menos carga en la estructura de acero y menor costo de la caldera■ estructura de suspensión fácil de usar y sistema de expansión térmica mejorado, adecuado para la producción mecanizada a gran escala, alta velocidad de montaje,baja capacidad de almacenamiento de calor y reducción del tiempo de arranque y apagadoLa desventaja es que el proceso de fabricación es complejo.

De acuerdo con los diferentes procesos de fabricación, la pared de agua de la membrana se puede dividir en tres tipos ((ver figura 1):1Los tubos laminados de aleta se soldan en filas, con menos carga de trabajo de soldadura, pero los tubos de aleta son caros.que tiene un bajo costo de materiales y puede satisfacer fácilmente los requisitos de varios emplazamientos, pero el acero plano requiere un equipo de acabado y de alta precisión.3.Soldadura por fusión de tubos desnudos, las aletas entre los tubos se forman llenando el alambre de soldadura, utilizado principalmente para el pequeño espacio entre los tubos.La distancia entre los tubos de la pared de agua de la membrana está relacionada con factores tales como la presión de la caldera y la carga de calor del horno, por lo general s/d es de 1,2-1.5.

Materiales para paneles de pared de agua
20# Acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Las normas
Norma de código ASME, norma GB

Inspección de calidad
MT, RT, ensayo hidráulico

Especificación

La función principal de los paneles de pared de agua en la caldera es absorber el calor generado por la llama o la chimenea de alta temperatura y generar vapor o agua caliente en los tubos,por lo tanto para reducir la temperatura en la cámara.

• Panel de pared de agua de la caldera de membrana:Las soldaduras puntuales de muchos tubos laminados con aletas en una superficie de calefacción combinada sellada, lo que mejora la estanqueidad del horno y reduce la fuga de aire.
• con un diámetro superior a 30 mm,soldar pines de 20 a 25 mm de longitud y de 6 a 12 mm de diámetro en el tubo de la pared de agua, y luego aplicar un plástico refractario de mineral de cromo para reducir la absorción de calor del panel de la pared de agua,y aumentar la temperatura en la zona de combustiónEs adecuado para situaciones en las que es difícil encender el combustible, así como para hornos de extracción de escorias específicos.
• Panel de pared de agua de caldera de tubo simple:Compuesto por toda una fila de tubos de acero sin costuras, la estructura más simple.
• Tubos de pared de agua de caldera:incorporado en la pared interior de la pared del horno, absorción de calor unilateral.
• Panel de pared de agua caliente de dos lados:Se instalará en el centro del gran horno de calderas, que se divide en dos partes independientes entre sí, y ambos lados se calentarán.
